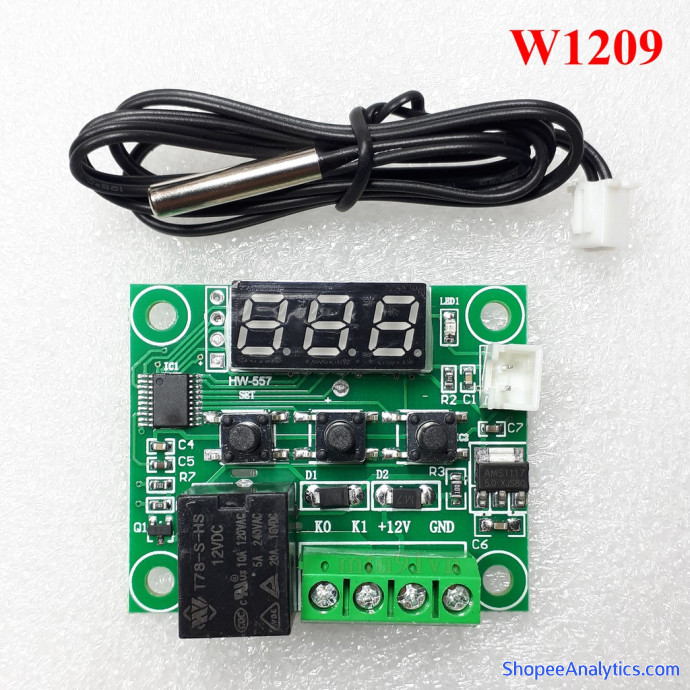

Thông số kỹ thuật:
– Khống chế nhiệt độ bằng Relay
– Ứng dụng trong lò sấy, làm mát.
– Phạm vi hoạt động :-50-110℃
– Độ chính xác: 0.1℃
– Nhiệt độ trễ:2℃
– Thời gian cập nhập: 0.5S
– Điện áp vào: DC12V
– Đầu ra: Đóng cắt Thông qua Relay,( thông số có in trên relay)
– Dòng tiêu thụ của mạch: ≤ 3mA, bật relay≤ 60mA

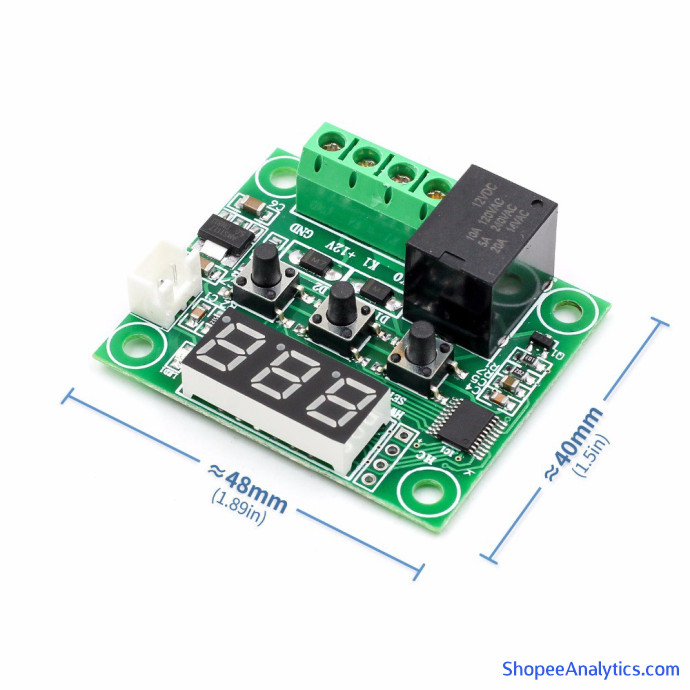

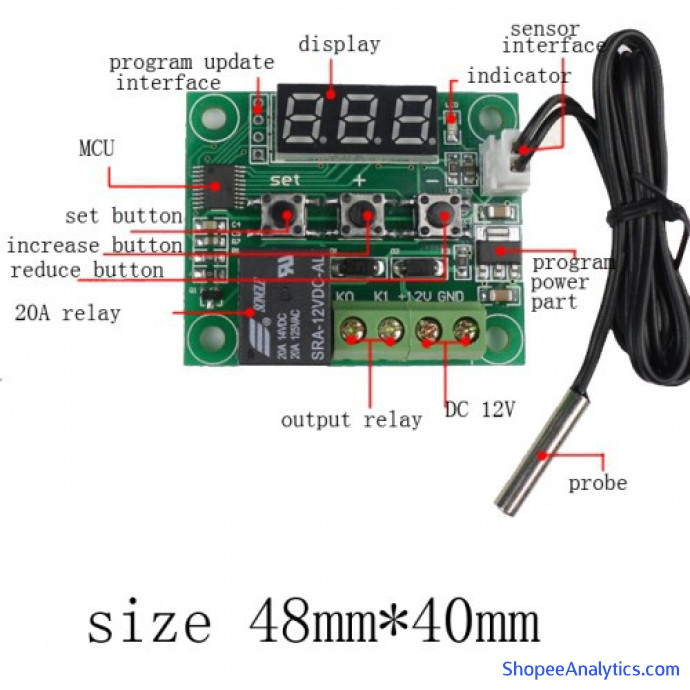

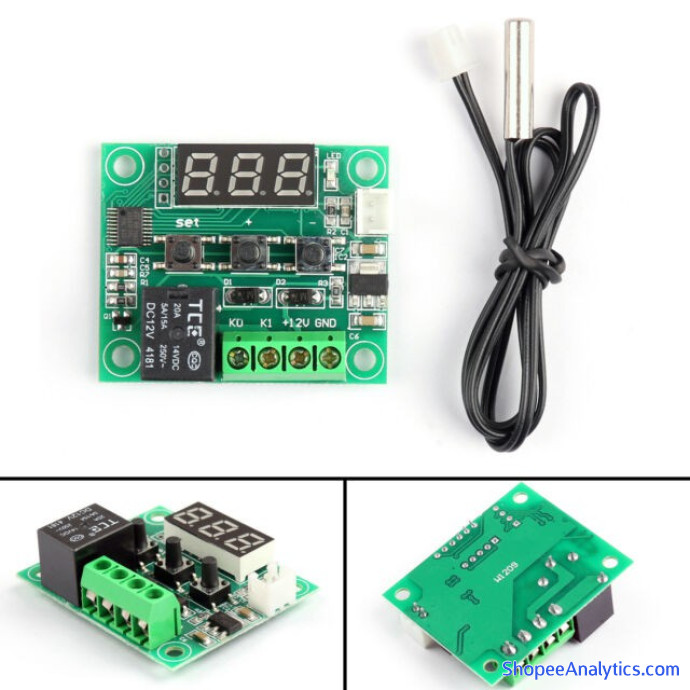

– Kích thước :40×48.5mm
– Lỗ gắn: M3x2biến không thấm nước.
– Led Hiển Thị 0.28 Màu Đỏ:
+ Hiển Thị Nhiệt Độ Hoạt Động
+ Hiển Thị Nhiệt Độ Cài Đặt
– Phím Setup, Tăng (+), Giảm (-)

Lưu ý: Nguồn cấp điện cho mạch là 12v
Relay(Role) của mạch có thể do nhiều hãng sản xuất, có thể thay đổi tùy theo đợt hàng.

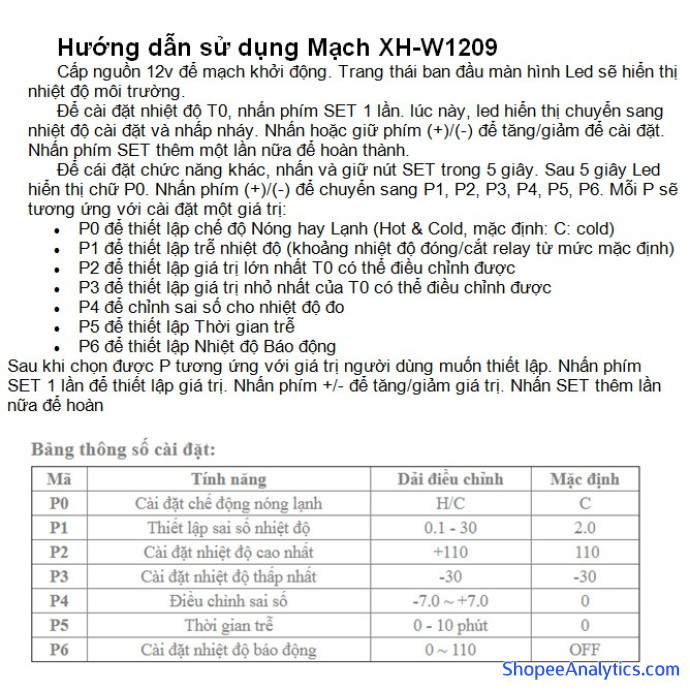

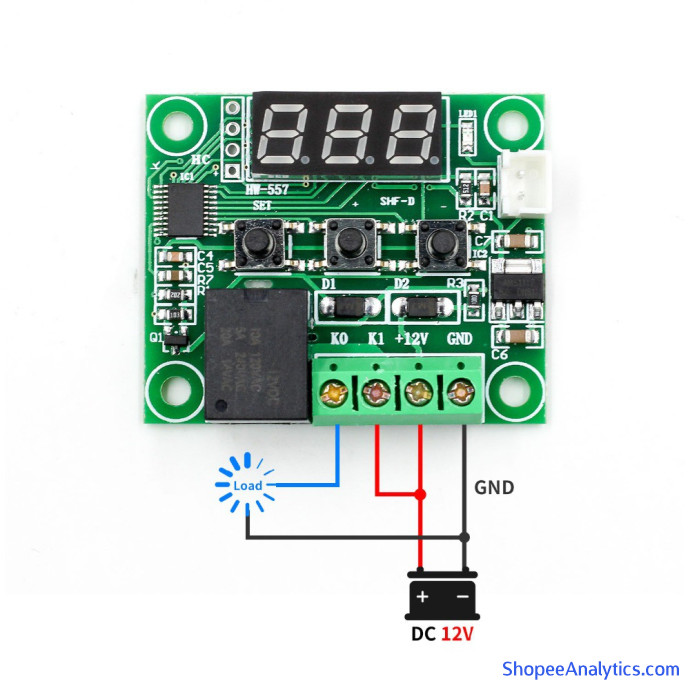

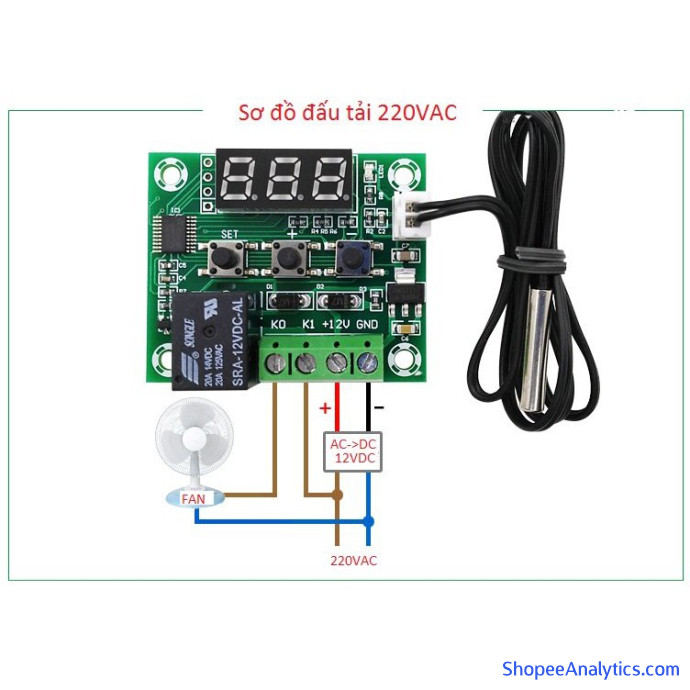

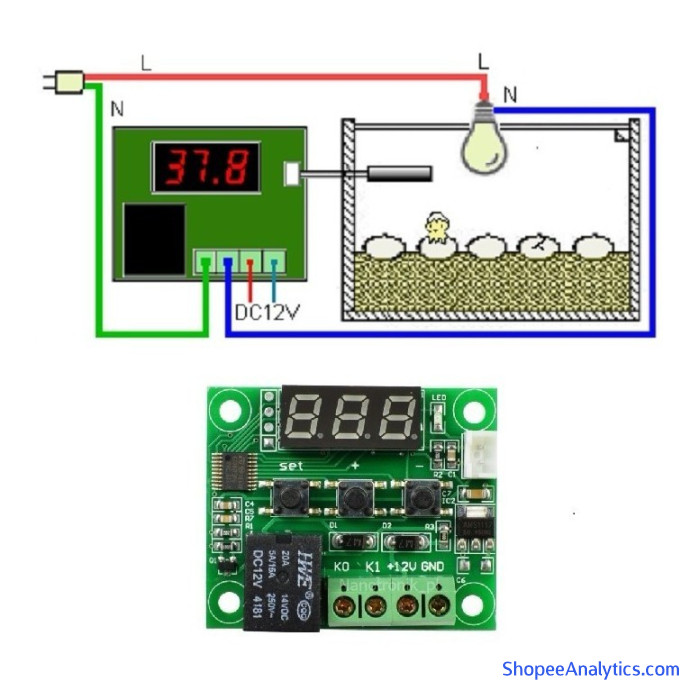

Hướng dẫn sử dụng Mạch XH-W1209
- Cấp nguồn 12v để mạch khởi động. Trang thái ban đầu màn hình Led sẽ hiển thị nhiệt độ môi trường.
- Để cài đặt nhiệt độ T0, nhấn phím SET 1 lần. lúc này, led hiển thị chuyển sang nhiệt độ cài đặt và nhấp nháy. Nhấn hoặc giữ phím (+)/(-) để tăng/giảm để cài đặt. Nhấn phím SET thêm một lần nữa để hoàn thành.
- Để cái đặt chức năng khác, nhấn và giữ nút SET trong 5 giây. Sau 5 giây Led hiển thị chữ P0. Nhấn phím (+)/(-) để chuyển sang P1, P2, P3, P4, P5, P6. Mỗi P sẽ tương ứng với cài đặt một giá trị:
• P0 để thiết lập chế độ Nóng hay Lạnh (Hot & Cold, mặc định: C: cold)
• P1 để thiết lập trễ nhiệt độ (khoảng nhiệt độ đóng/cắt relay từ mức mặc định)
• P2 để thiết lập giá trị lớn nhất T0 có thể điều chỉnh được
• P3 để thiết lập giá trị nhỏ nhất của T0 có thể điều chỉnh được
• P4 để chỉnh sai số cho nhiệt độ đo
• P5 để thiết lập Thời gian trễ
• P6 để thiết lập Nhiệt độ Báo động
Sau khi chọn được P tương ứng với giá trị người dùng muốn thiết lập. Nhấn phím SET 1 lần để thiết lập giá trị. Nhấn phím +/- để tăng/giảm giá trị. Nhấn SET thêm lần nữa để hoàn
